科威觸摸屏PLC一體機作為工業自動化領域中集成度高、應用廣泛的設備，其配套的組態軟件是進行項目開發和人機界面設計的核心工具。新建工程是使用該軟件進行任何項目開發的第一步，也是構建整個自動化系統的基礎。本文將詳細介紹在科威觸摸屏PLC一體機組態軟件中新建工程的完整流程、關鍵步驟及注意事項。

一、 軟件啟動與初始界面

確保計算機上已正確安裝科威觸摸屏PLC一體機的官方組態軟件（通常名為如“KW系列組態軟件”或類似）。啟動軟件后，用戶將看到主界面，通常包含菜單欄、工具欄、工程管理窗口、屬性窗口和工作區等。在菜單欄的“文件”菜單中，可以找到“新建工程”選項，或直接在工具欄上點擊“新建”圖標。

二、 新建工程向導步驟

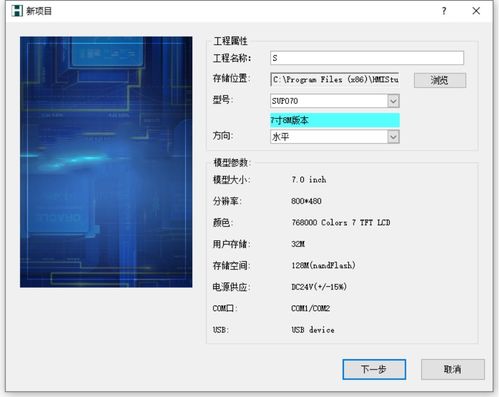

1. 選擇設備型號：點擊“新建工程”后，軟件會彈出工程向導對話框。第一步也是至關重要的一步，是選擇與您實際硬件匹配的觸摸屏PLC一體機型號。科威產品線可能包含不同尺寸、分辨率和PLC集成度的型號（如KW-XXX系列）。務必根據實物面板上的型號標簽進行準確選擇，因為型號決定了可用的畫面大小、功能塊和通訊能力。

1. 設置工程屬性：

• 工程名稱與路徑：為您的項目起一個清晰易懂的名稱，并選擇在計算機上的保存路徑。建議路徑不要包含中文字符，以避免潛在的兼容性問題。

• 畫面分辨率：通常由所選設備型號自動確定，但有時可進行微調。確認分辨率與實際屏幕一致。

• 背景色/網格：設置默認的畫面背景顏色和是否顯示設計網格，這有助于后續元件的對齊布局。

1. 配置通訊參數：由于是觸摸屏與PLC一體機，內部通訊通常已由硬件固件處理，但組態軟件中仍可能需要配置與內部PLC（或通過擴展口連接的外部設備）的通訊設置。這包括：

• PLC類型：選擇內置PLC的系列（如科威自有的PLC內核或兼容的第三方品牌）。

• 通訊端口與協議：指定使用哪個物理端口（如COM口、以太網口）以及通訊協議（如Modbus RTU/TCP、PPI等）。參數如波特率、數據位、停止位、校驗位需要與目標設備設置匹配。

1. 初步工程框架生成：完成上述設置后，點擊“完成”或“確定”，軟件會自動創建一個包含基本結構的空白工程。這通常至少包括一個初始畫面（如“畫面0”或“Main”），以及系統參數、變量定義表、通訊驅動配置等框架。

三、 新建工程后的關鍵初始操作

1. 變量定義與管理：進入工程后，應立即著手規劃并定義變量。這是組態軟件的靈魂。變量分為內部變量（用于畫面邏輯、計算等）和外部變量（與PLC的I/O點、寄存器映射）。在變量表中，需要定義變量名稱、數據類型（如BOOL、INT、REAL）、地址（如對應PLC的M0.0、D100）、注釋等。良好的命名規范至關重要。

1. 創建與編輯畫面：在工程管理器中，可以右鍵點擊“畫面”節點，添加新的畫面。雙擊畫面進入編輯狀態。從工具欄拖放基本元件（如按鈕、指示燈、數值顯示、文本標簽、圖表、報警窗口等）到畫面中，并逐一設置每個元件的屬性。最關鍵的一步是將其與之前定義的變量進行關聯，實現動態顯示與控制。

1. 系統參數檢查：檢查“系統參數”或“設備設置”中的選項，如設置系統時鐘、背光時間、初始啟動畫面、用戶權限、報警和歷史數據記錄設置等。

1. 模擬與調試：在將工程下載到實際硬件之前，強烈建議使用軟件自帶的離線模擬功能。該功能可以模擬程序的運行，檢查畫面切換、變量變化、邏輯控制是否正確，而無需連接真實設備。這是發現和糾正邏輯錯誤的高效手段。

四、 注意事項

• 型號匹配：錯誤的設備型號選擇可能導致工程下載后無法運行或顯示異常。
• 變量地址規劃：提前與PLC程序（如果PLC部分需要獨立編程）協調好變量地址分配，避免地址沖突。
• 定期保存：在編輯過程中，養成使用Ctrl+S或菜單命令定期保存工程的習慣，防止數據丟失。
• 文檔化：在變量和元件注釋中添加詳細說明，方便后續維護和團隊協作。
• 軟件版本：確保組態軟件的版本與觸摸屏PLC一體機的固件版本兼容。過舊的軟件可能不支持新型號，反之亦然。

在科威觸摸屏PLC一體機組態軟件中新建工程是一個系統化的開端，涉及硬件匹配、通訊基礎搭建和軟件框架初始化。嚴謹細致地完成這一步，將為后續的界面設計、邏輯編程和系統集成奠定堅實的基礎，從而高效、可靠地實現工業自動化監控任務。
